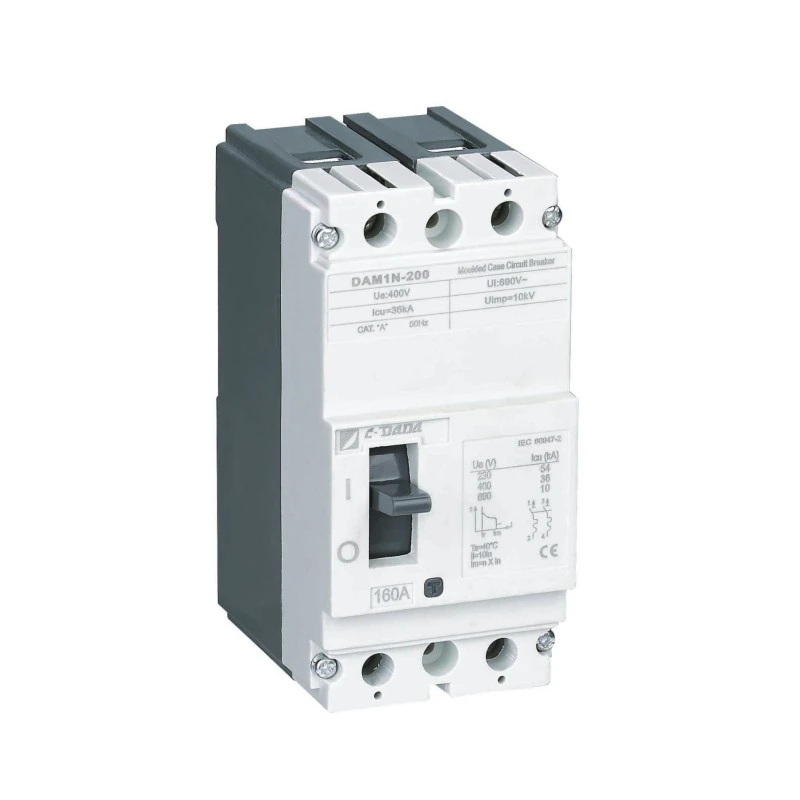

Briseadh cuairteachaidh cùis moulded seòrsa stèidhichte

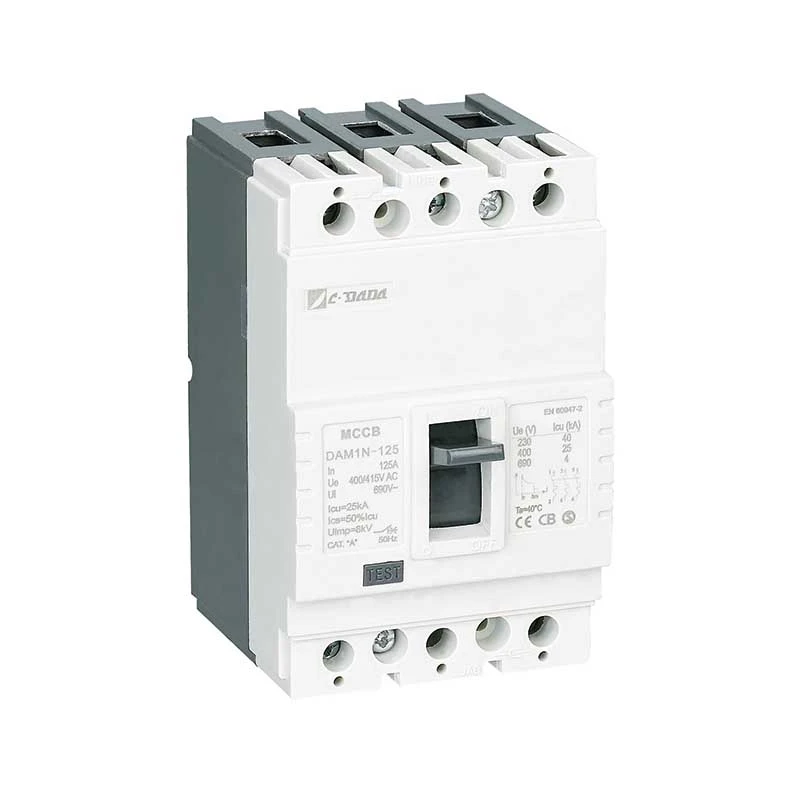

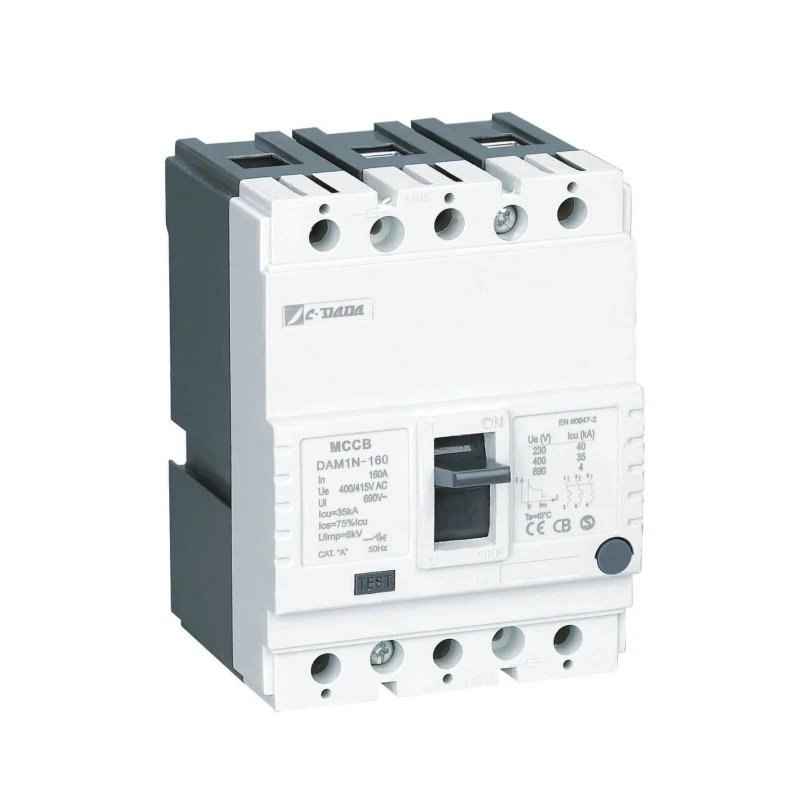

Bidh sreath DAM1 Circuit Breaker Cùis Moulded Seòrsa Stèidhichte CDADA (MCCB) a’ coinneachadh ri feumalachdan tagradh sam bith, bho luchd-cleachdaidh beaga gu cruth-atharrachaidh gnìomhachais agus stàladh cuairteachaidh.

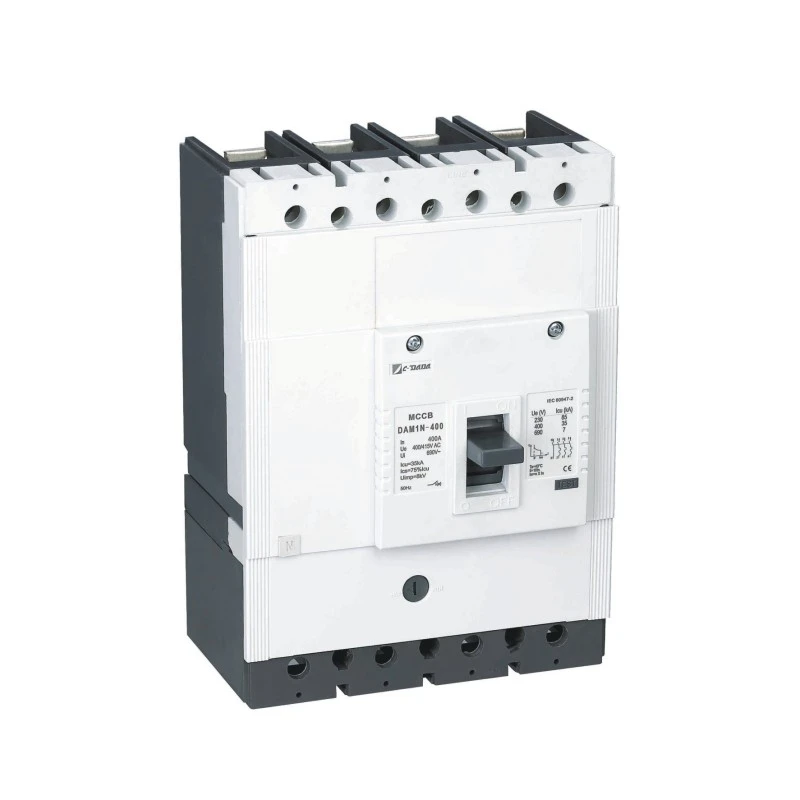

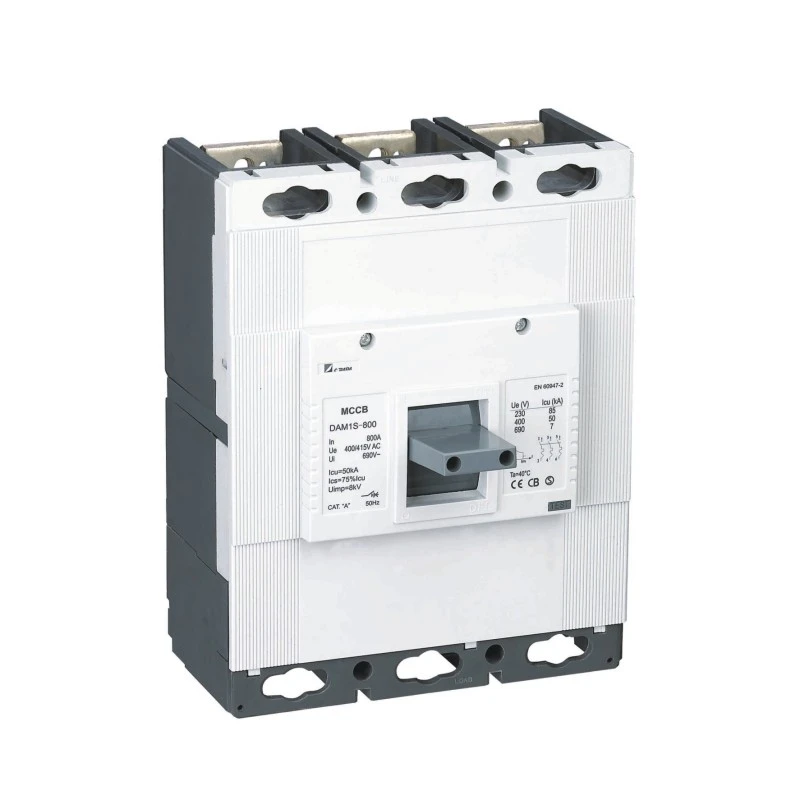

Tha seachd meud frèam aig an t-sreath DAM1, suas ri 1600A, comas briseadh suas gu 100 kA, bholtadh obrachaidh suas gu 1000 Volts, gu furasta a’ coinneachadh ri measgachadh de fheumalachdan coileanta dealain is meacanaigeach, a’ toirt seachad grunn fhuasglaidhean stàlaidh gus feumalachdan siostam cumhachd sam bith a mheudachadh.

Le teisteanas cruinne KEMA, ASTA, SEMKO, CB, CE, ROHS; Is e DAM1 an roghainn as fheàrr airson ionadan innealan dealain air feadh an t-saoghail agus OEM.

Prìomh Shònrachaidhean

Paramadairean dealain inneal brisidh cùise le cumadh DAM1 MCCB

● Icu: Deuchainn O-t-CO (O: Gluasad fosgailte, CO: Gluasad dlùth-fhosgailte, t: Ùine feitheamh)

● Ics: Deuchainn O-t-CO-t-CO (O: gluasad fosgailte, CO: Gluasad dlùth-fhosgailte, t: Ùine feitheamh)

★ ON / I Suidheachadh: Tha e a’ nochdadh gu bheil fiosan an neach-brisidh dùinte. Anns an t-suidheachadh seo, tha an luamhan brisidh san t-suidheachadh as àirde

★ Suidheachadh TRIP: Tha e a’ nochdadh gu bheil am brisidh air fhosgladh mar thoradh air fàilligeadh sam bith (thairis air luchd no cuairt ghoirid). Anns a ’chùis seo, tha luamhan brisidh anns an t-suidheachadh meadhanach eadar suidheachadh ON agus OFF. Gus am brisear, a tha ann an suidheachadh turais, a thoirt gu suidheachadh ON; brùth an luamhan brisidh sìos mar a chithear leis an t-soidhne OFF

Thèid briseadh a shuidheachadh le fuaim “cliog”. Às deidh sin, tarraing an luamhan mar a chithear le soidhne ON gus am briseadh a dhùnadh

★ OFF/0 Suidheachadh: Tha e a’ nochdadh gu bheil fiosan an neach-brisidh fosgailte. San dòigh seo, tha an luamhan brisidh anns an t-suidheachadh ìosal.

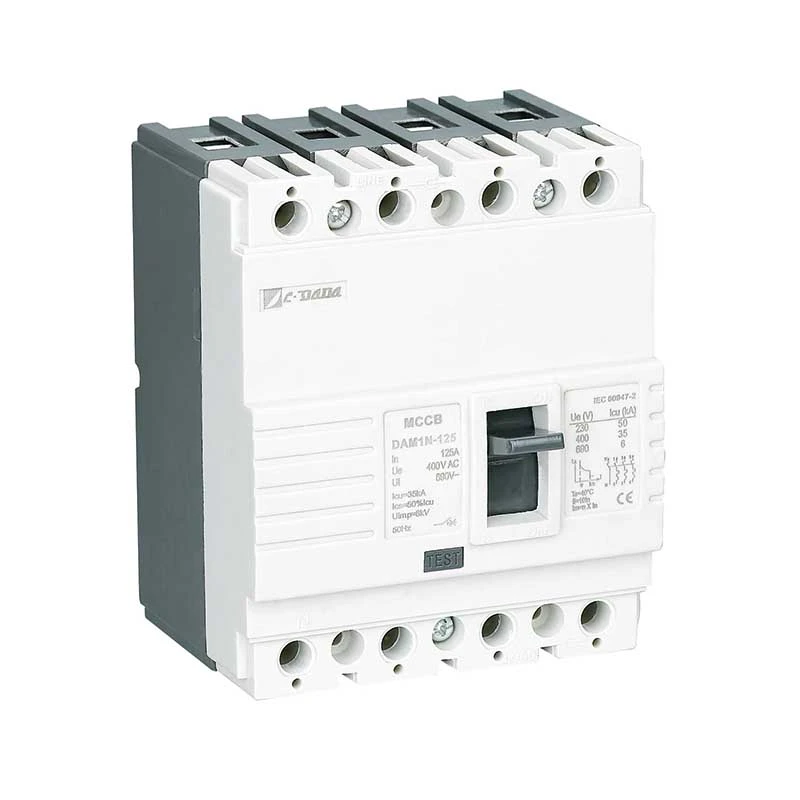

Paramadairean fiosaigeach de inneal brisidh cùise le cumadh DAM1-125 MCCB

Prionnsabal Obrach & Uidheam Dìon

★ Dìon teirmeach (Overload)

Bidh an stiall bimetallic a’ lùbadh nuair a thèid a theasachadh le overcurrent seasmhach (> sruth ìre). Tha an astar cromadh co-rèireach ris a’ mheudachd a th’ ann an-dràsta - a’ dèanamh cinnteach à bagradh neo-sheasmhach a bhios coltach ri giùlan teirmeach càball, a’ cur casg air tursan dragh fhad ‘s a tha iad a’ dìon uidheamachd.

★ Dìon Magnetic (Ciorram goirid)

Rè cuairt ghoirid (me, ìre gu ìre no ìre gu talamh), bidh raon magnetach àrd-làthaireach sa bhad a ’tarraing an t-inneal solenoid, a’ leigeil ma sgaoil an uidheamachd latch taobh a-staigh milliseconds - a ’gearradh dheth sruth locht mus tachair milleadh teirmeach.

Buannachdan toraidh

★ Corp agus còmhdach:

Chaidh roisinn polyester glainne fiber a chleachdadh mar a’ bhodhaig agus an stuth còmhdaich a rèir inbhean EN 60512-20-2. Is fheàrr leis an stuth seo, ris an canar BMC (Bulk Moulding Compound) anns an litreachas, air sgàth luachan àrd dealain is meacanaigeach agus faodaidh e seasamh an aghaidh teòthachd 160 ℃ gu leantainneach. Cha bhith stuth BMC a’ losgadh nuair a bhios e a’ conaltradh ri uèir aig teòthachd 960 ℃ a rèir IEC 695-2-1

Bimetal: Is e stuth a th’ ann am Bimetal anns a bheil measgachadh de dhà mheatailt truinnsear le co-èifeachdan leudachaidh eadar-dhealaichte an aghaidh teas. Bidh an t-sruth a tha a 'dol tron ​​​​bhriseadh a' teasachadh suas bimetal. Air sgàth buaidh an teas seo. bimetal a’ lùbadh a dh’ionnsaigh a’ phlàta nach eil cho leudach. Leis gu bheil teas ag àrdachadh mar a bhios an sruth a tha a’ dol tron ​​​​bhriseadh ag àrdachadh, bidh bimetal air a theasachadh nas motha agus a’ lùbadh barrachd. San dòigh seo, bidh e a’ cumail smachd air an inneal fosglaidh gus am brisear fhosgladh.

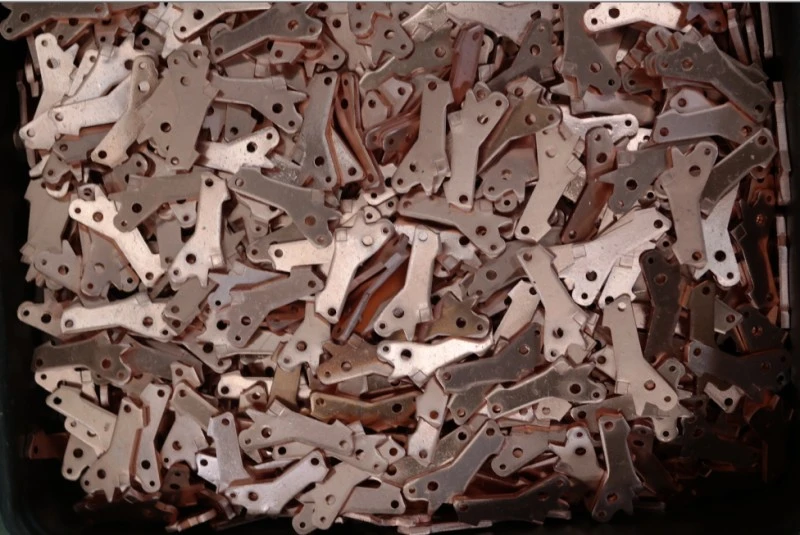

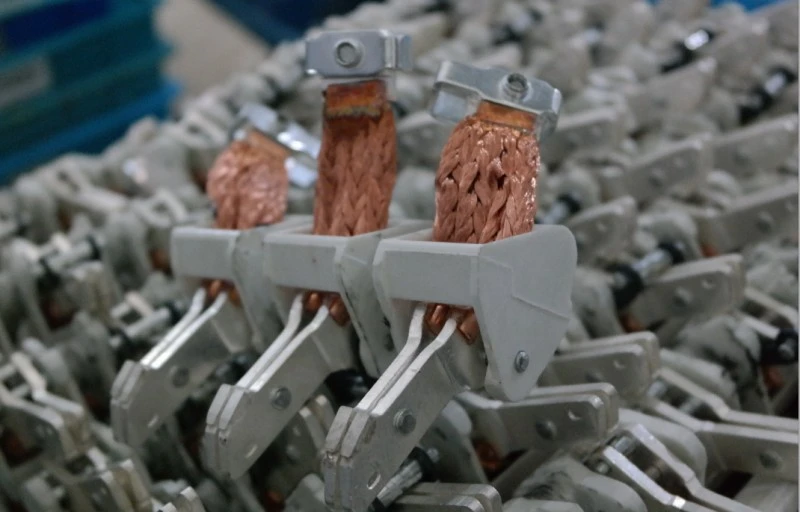

★ Luchd-fios:

Thathas a’ dearbhadh alloy conaltraidh airson luchd-brisidh le bhith a’ beachdachadh air luachan agus togail gnàthach briste agus giùlan Mar as trice bidh airgead, grafait, nicil, agus ceanglaichean wolfram alloy air an cleachdadh ann an luchd-brisidh Bidh fiosan, a tha air an dèanamh de aloidhean airgead-grafite le structar smoothers, air an cleachdadh ann an luchd-ceangail stèidhichte (bonn), bidh fiosan wolfram airgid, a tha nas duilghe, air an cleachdadh ann an luchd-ceangail gluasad (mullach). Tha structar swaged air a dhèanamh cinnteach ann a bhith a’ gluasad cheanglaichean. San dòigh seo, tha àite aig luchd-ceangail swaged agus alloy cruaidh air fiosan stèidhichte bog anns gach fosgladh fosglaidh.

San dòigh seo, thathas a’ dèanamh cinnteach gu bheil an aghaidh as ìsle. Ach, bidh cus cuideam conaltraidh a’ leantainn gu milleadh luchd-ceangail ann an ùine nas giorra na an àbhaist. Tha aloidhean conaltraidh glè chudromach airson fosgladh fallain.

★ Arc Extinguisher Cell (Separator):

Bithear a’ cleachdadh dealadairean gus an arc a thèid a chruthachadh nuair a bhios an brisidh ag obair fo lùth a thoirt à bith. Fhad ‘s a tha conaltradh gluasadach air a sgaradh bho cheangal stèidhichte, bidh sruth a’ sruthadh eadar luchd-ceangail airson ùine agus canar arc ris an seo. Bu chòir don arc seo a dhol à bith ann an ùine ghoirid

★ A 'dol à bith Arc:

Tha arc air a phutadh gu luchd-sgaraidh mar thoradh air an raon magnetach a chaidh a chruthachadh timcheall air an arc. San dòigh seo, tha arc air a leudachadh agus bidh e caol agus briste eadar lannan dealachaidh (Figear-5). Air sgàth gnè an stuth a thathar a 'cleachdadh air ballachan taobh nan dealadairean, thig gas a-mach mar thoradh air teòthachd àrd air adhbhrachadh leis an arc. Tha buaidh chudromach aig a 'ghas seo air a bhith a' dol à bith an arc.

Iarrtas

Thathas an urra ri CDADA DAM1 Circuit Circuit Breaker Cùis Moulded Seòrsa Seasta (MCCB) thairis air bun-structar èiginneach:

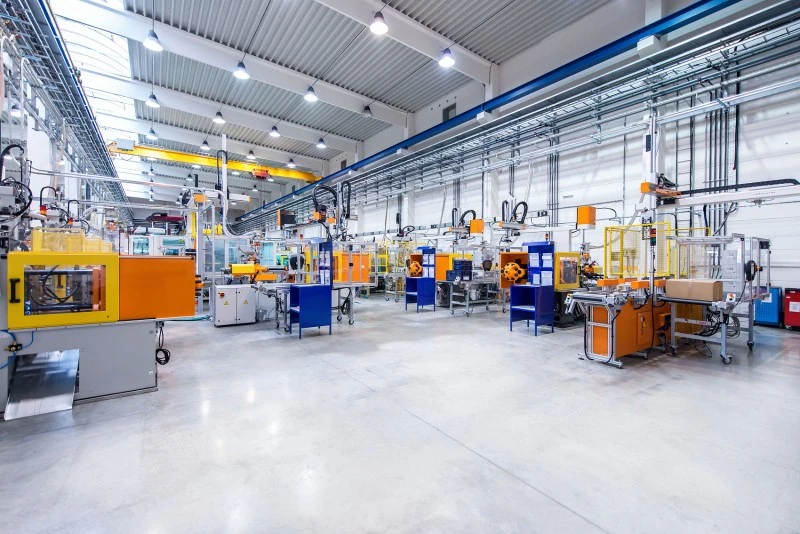

★ Industrial: Muilnean stàilinn, àrd-ùrlaran ola & gas, lusan ceimigeach

★ Cùram slàinte: Prìomh & bùird fo-sgaoilidh ospadail

★ Còmhdhail: Soidhnichean rèile, siostaman bagannan puirt-adhair

★ Malairteach: Skyscrapers, ionadan dàta, ionadan-bhùthan, ionadan co-labhairt

★ Ionadan Poblach: taighean-cluiche, stadiuman, togalaichean riaghaltais

Buannachdan stàladh is cumail suas

★ Amalachadh furasta:

Tha pasgan àbhaisteach a’ toirt a-steach bàraichean-bus, cnapan-starra ìre, agus bathar-cruaidh

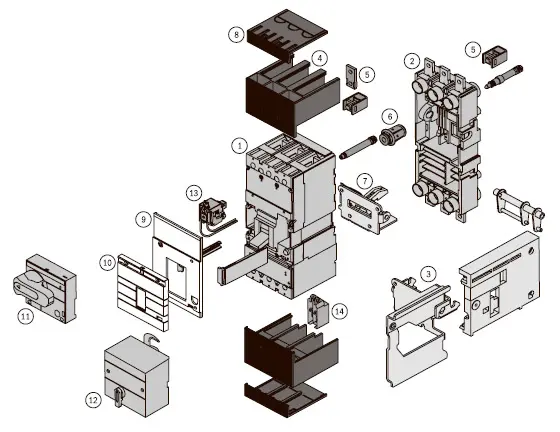

Goireasan roghainneil: fiosan rabhaidh, fiosan shunt / undervoltage, innealan obrachaidh dealain

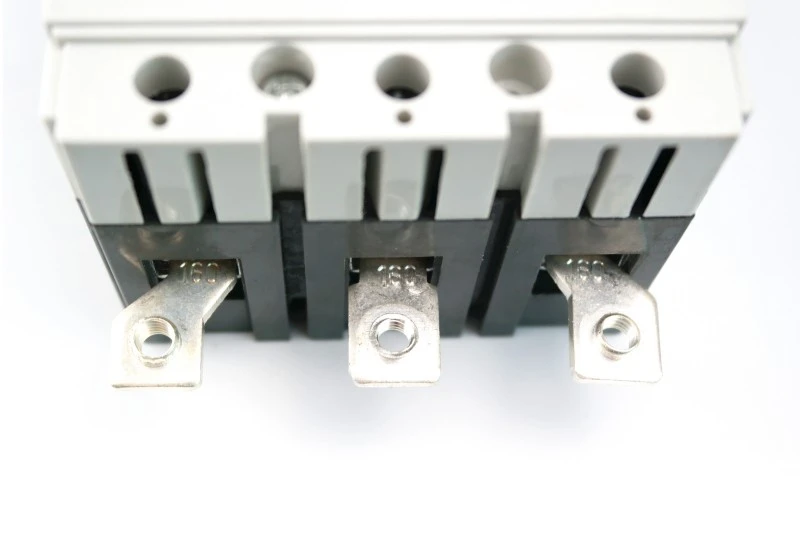

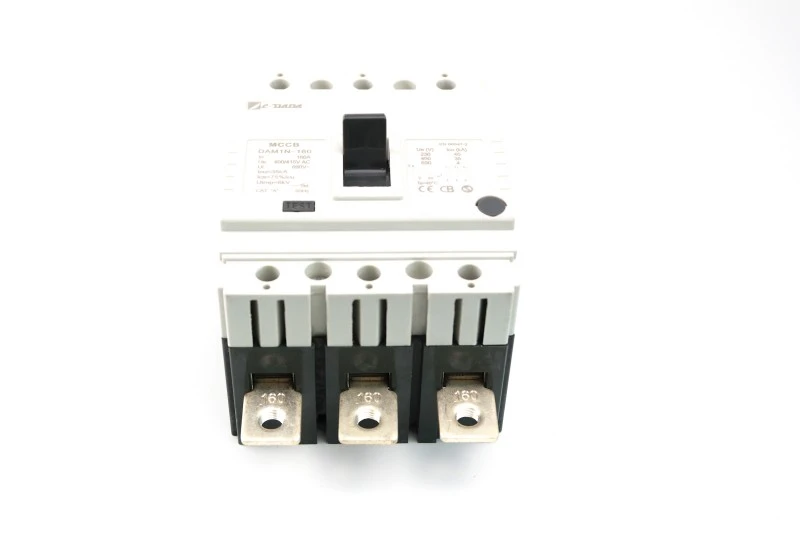

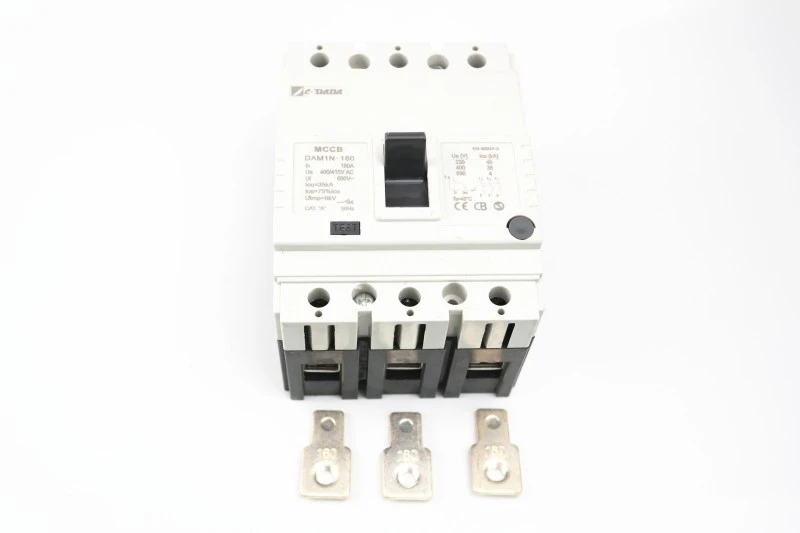

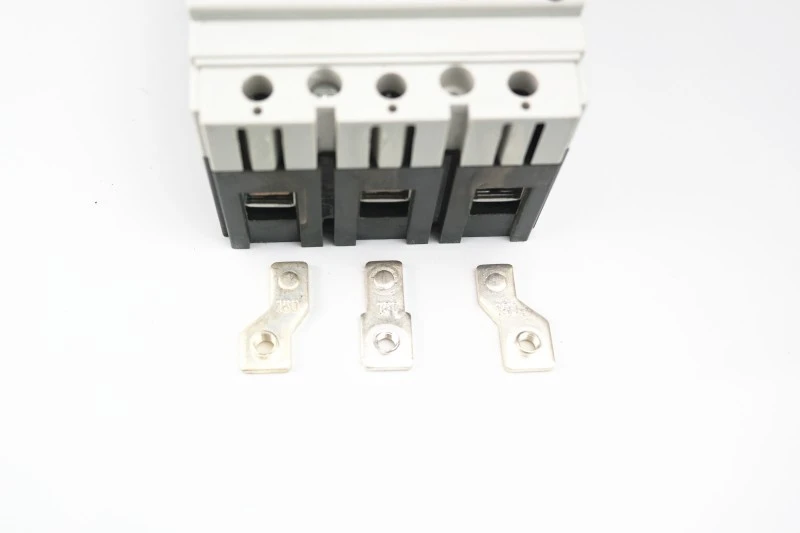

1) Dèan ceangal le busbar leudaichte (dealbh 1)

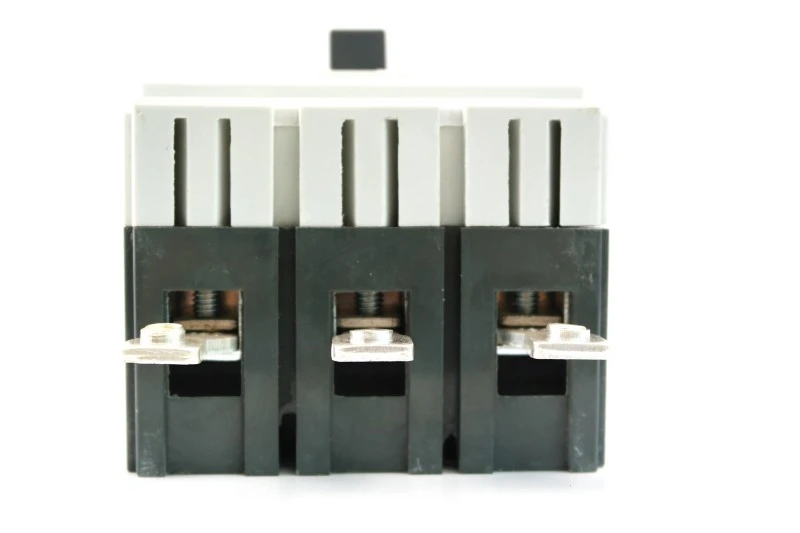

2) Ceangail le spreader terminal (dealbh 2)

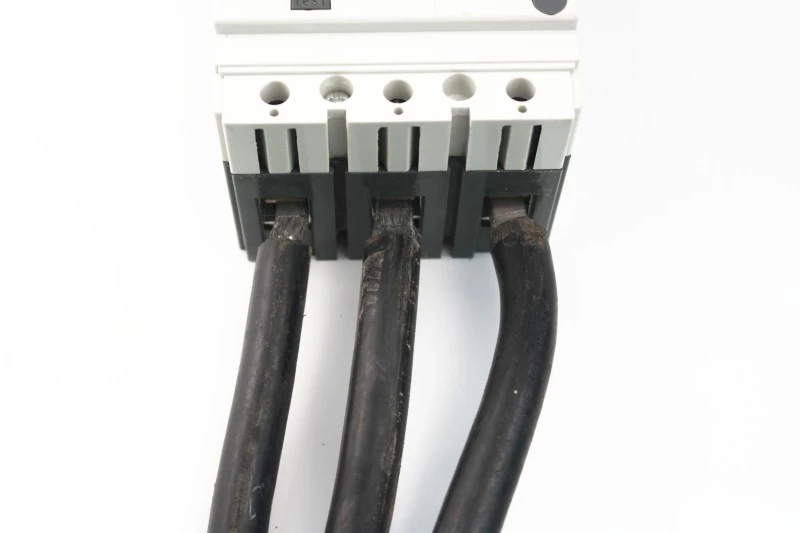

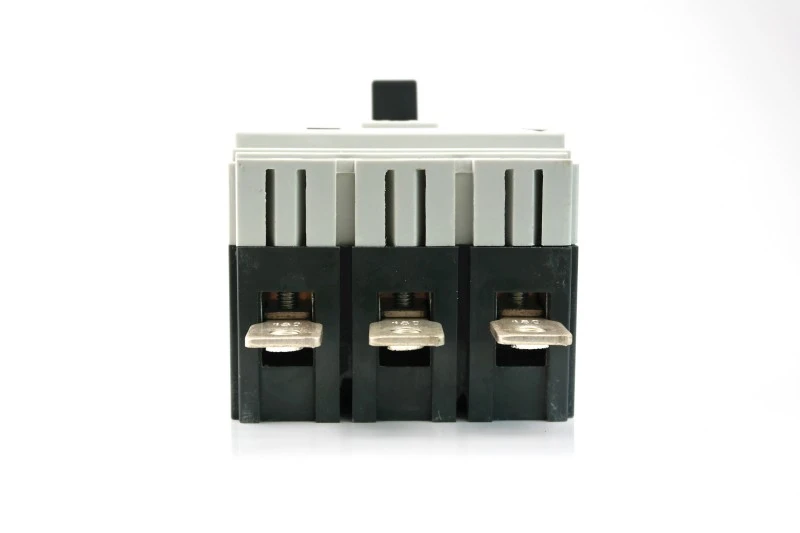

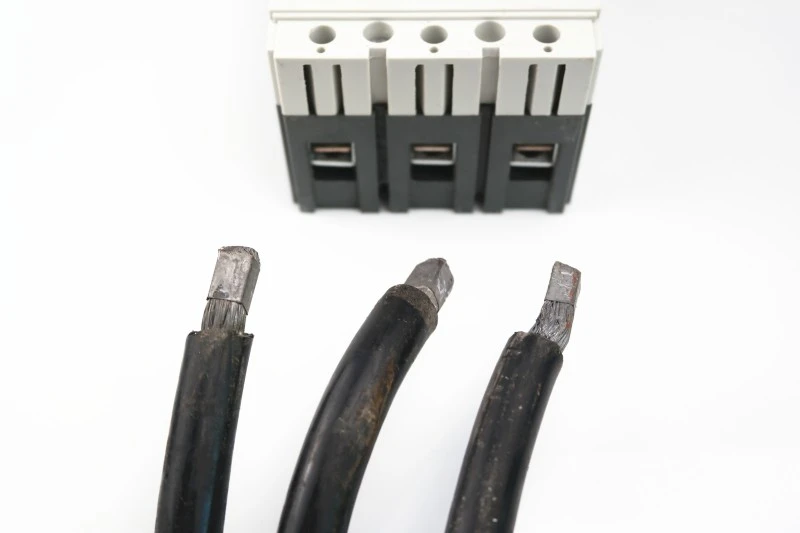

3) Ceangail gu dìreach càball (dealbh 3) gun a bhith a 'cleachdadh càball lugs.

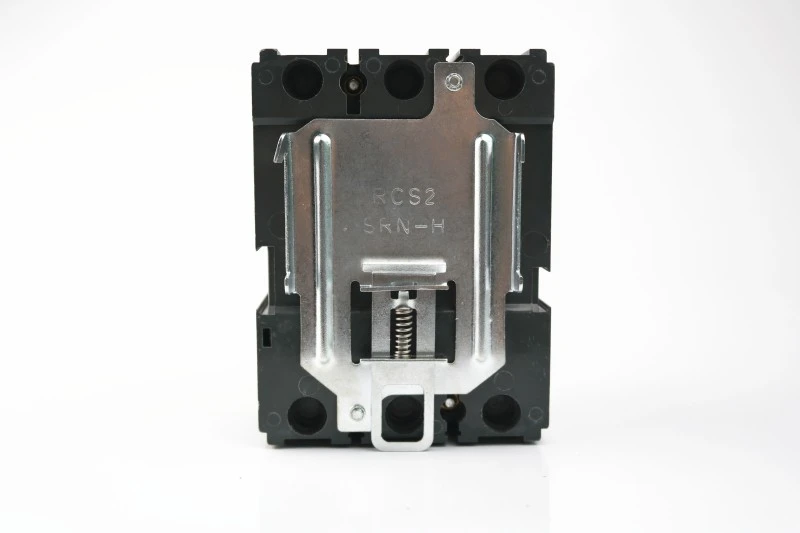

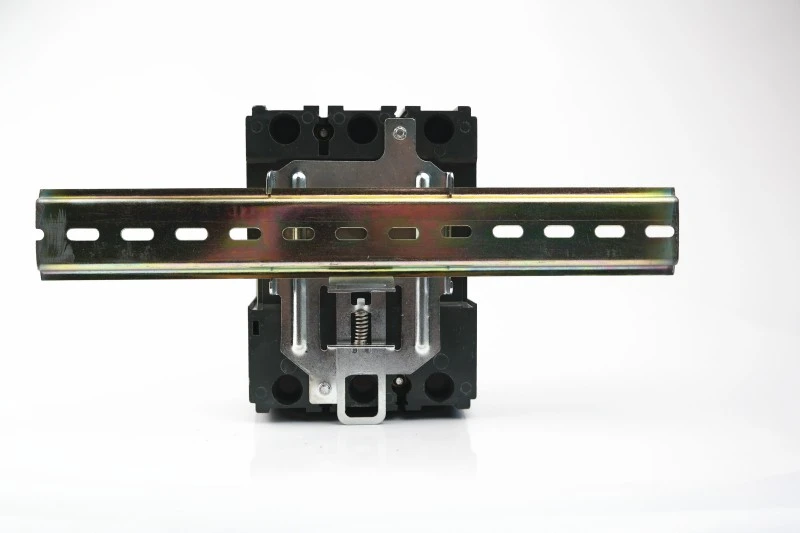

Le cuideachadh bho clamp sònraichte faodar aonadan 125 agus 160 a chuir a-steach air rèile DIN.

Briseadh le clamp

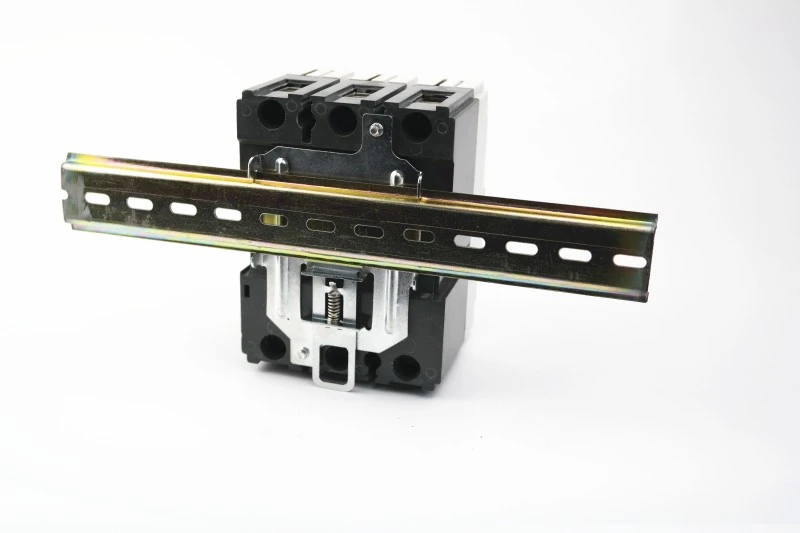

clamp le rèile DIN

clamp le rèile DIN

★ Space-Sàbhaladh Design:

10-20% nas aotroime agus nas toinnte na roghainnean dachaigheil

A’ comasachadh meudan cuairteachaidh nas lugha → stuthan nas ìsle & cosgaisean luingeis

★ Ath-shuidheachadh càirdeil don neach-cleachdaidh:

Tha comharradh TRIP soilleir a’ cur casg air ath-chuairteachadh dall

Tha “cliog” a tha ri chluinntinn a’ dearbhadh conaltradh meacanaigeach ceart

★ Deiseil san àm ri teachd:

A’ toirt taic do dh’ innealan plug-in agus tarraing a-mach (airson modalan taghte)

Co-chòrdail ri tuilleadan sgrùdaidh snasail

Carson a thaghas tu CDADA?

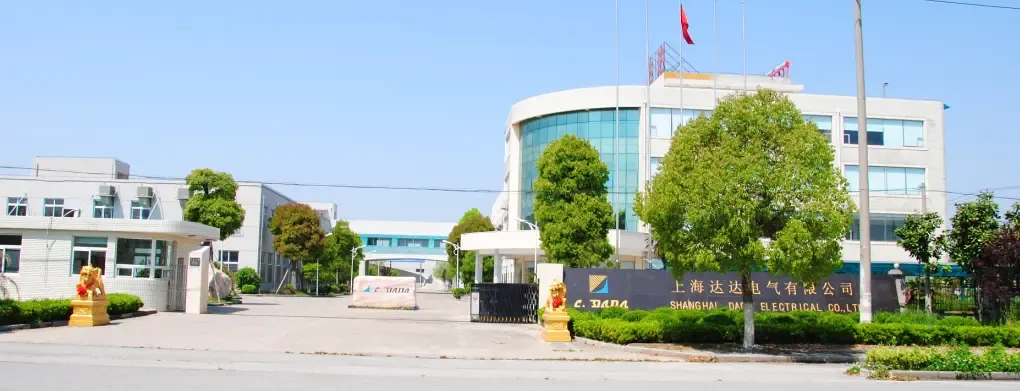

1. Is sinn am prìomh neach-dèanamh airson 42 + bliadhna. Tha a’ chompanaidh againn a chaidh a stèidheachadh ann an 1983, a’ leasachadh gu math luath thar 40 bliadhna.

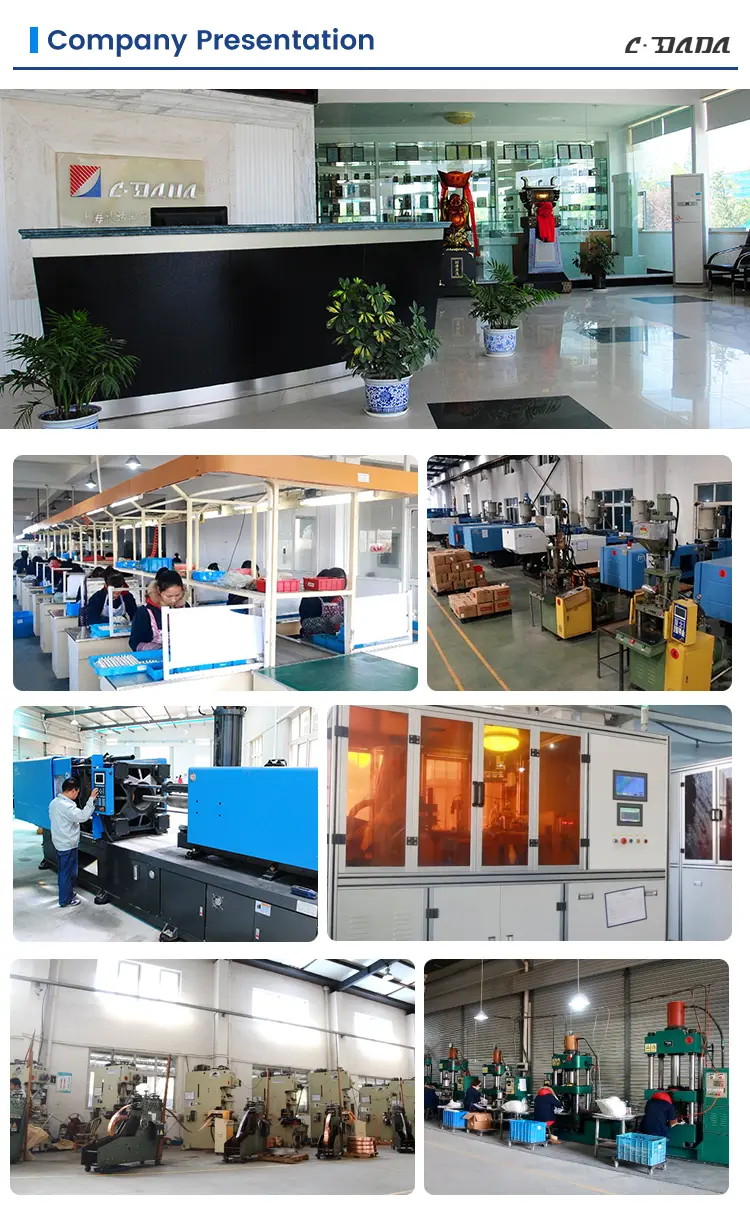

2. Tha sealbh aig a' Bhuidheann, anns a bheil 3 factaraidhean, air raon riochdachaidh de 52,400m² agus a' fastadh còrr is 500 neach-obrach. Tha sinn air faisg air deich millean yuan a thasgadh gus ar gnìomhachd a leudachadh agus ar bùthan-obrach ùrachadh.

3. Factaraidh air a sgrùdadh le INTERTEK, DEKRA & GMC

4. Cartain àrd-neart, dìon màileid, math airson còmhdhail às-mhalairt air astar fada

Ceistean Cumanta (FAQ)

Q1: An urrainnear an inneal-brisidh cuairteachaidh cùis moulded DAM1 Seòrsa Seasta a chuir suas air rèile DIN?

A1: Tha - faodar modalan 125A agus 160A a chuir a-steach air rèilichean DIN a’ cleachdadh an clamp sònraichte roghnach. Tha ìrean nas àirde air an cur suas le pannal a-mhàin.

Q2: Dè na teisteanasan a tha aig an t-sreath DAM1?

A2: Tha e air a dhearbhadh le CE, CB, ASTA, KEMA, SEMKO, agus RoHS, a 'dèanamh cinnteach à gèilleadh ann an EU, an Ear Mheadhanach, Ear-dheas Àisia, agus nas fhaide air falbh.

Q3: Ciamar a nì mi ath-shuidheachadh am brisidh às deidh turas?

A3: An toiseach, gluais an luamhan gu h-iomlan sìos gu OFF (cluinnidh tu cliog), agus an uairsin tarraing suas gu ON. Na cuir a-steach e gu dìreach bho TRIP gu ON.

Q4: A bheil innealan taice co-chòrdail?

A4: Tha - faodar fiosan rabhaidh, fiosan cuideachaidh, fiosan shunt / undervoltage, agus gnìomhaichean dealain a chuir ris gun a bhith air an cruinneachadh.

Q5: A bheil an DAM1 freagarrach airson luchd-brisidh nas sine a chuir an àite?

A5: Gu tur. Tha an lorg-coise teann aige a’ ceadachadh MCCBan dìleab a chuir an àite gu dìreach anns a’ mhòr-chuid de phannalan - a’ sàbhaladh ùine agus cosgaisean ùrachadh.
