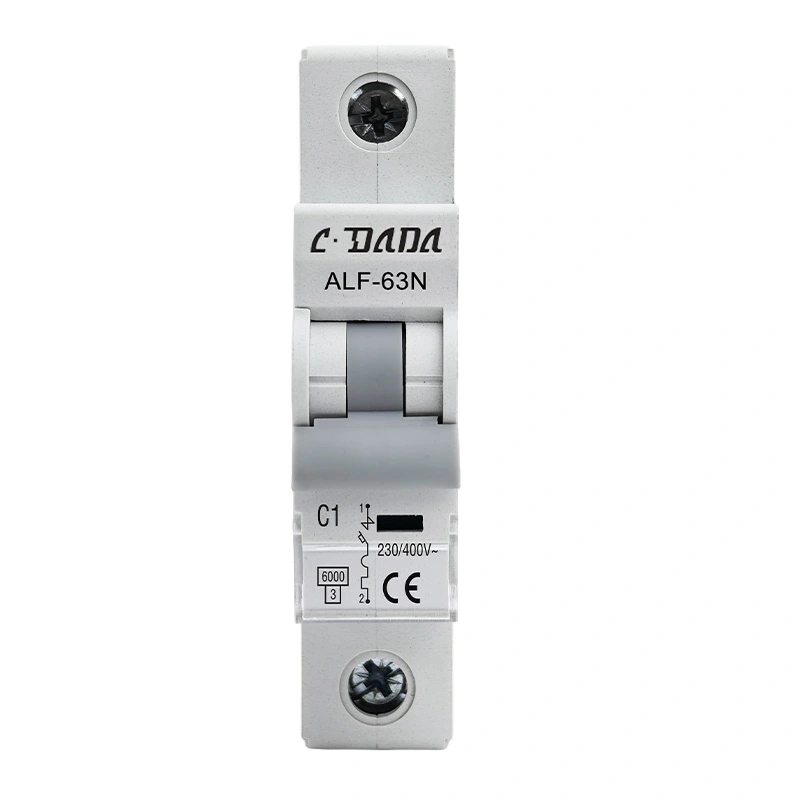

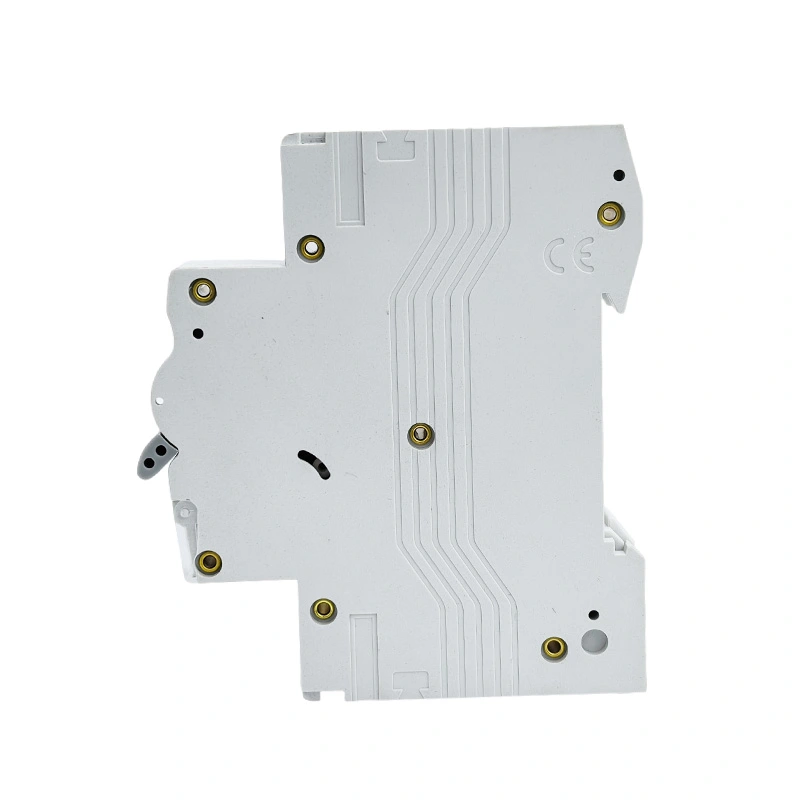

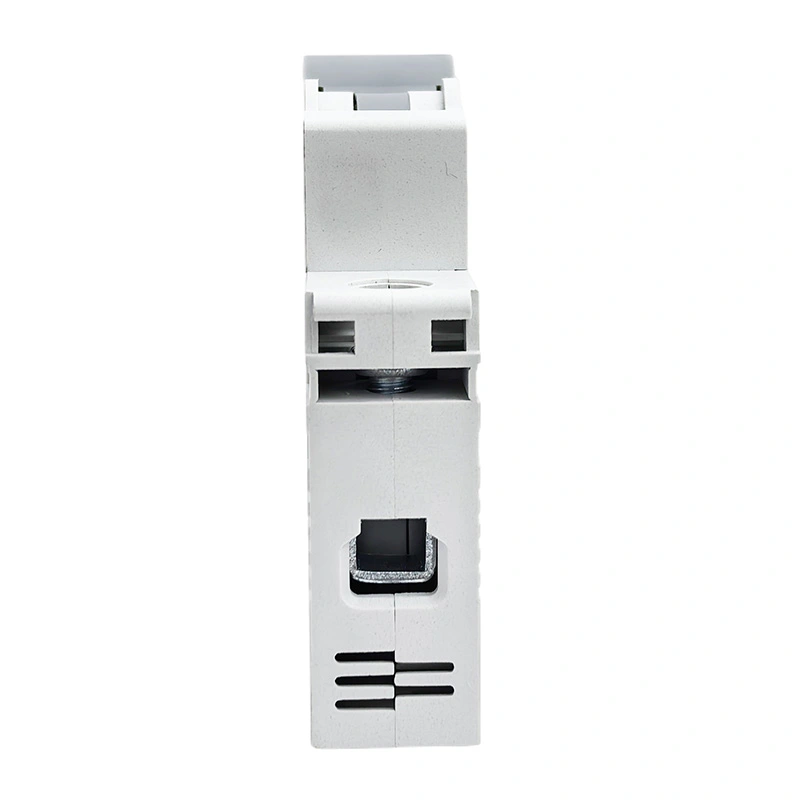

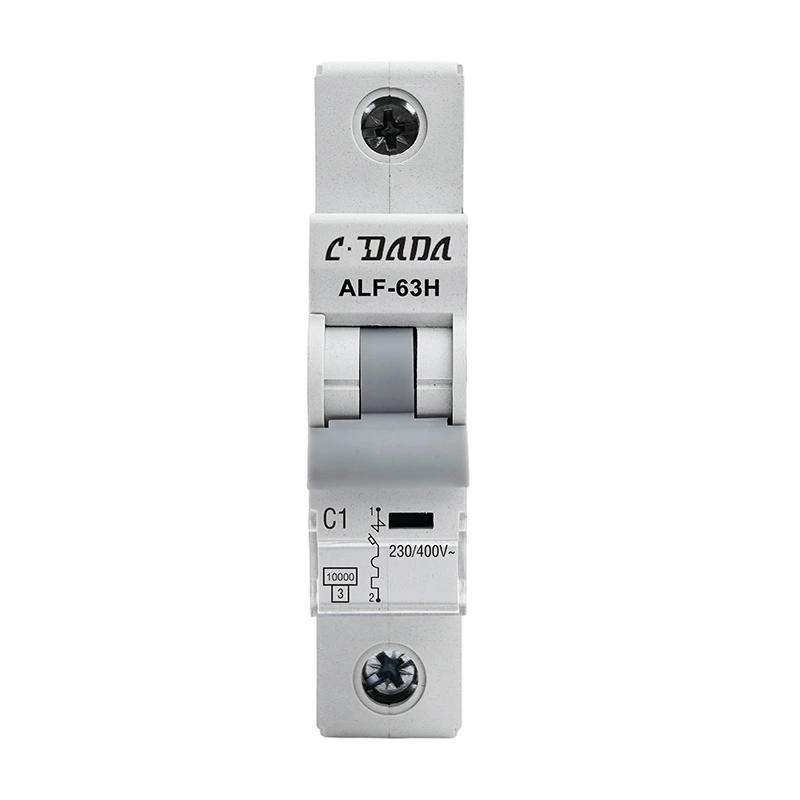

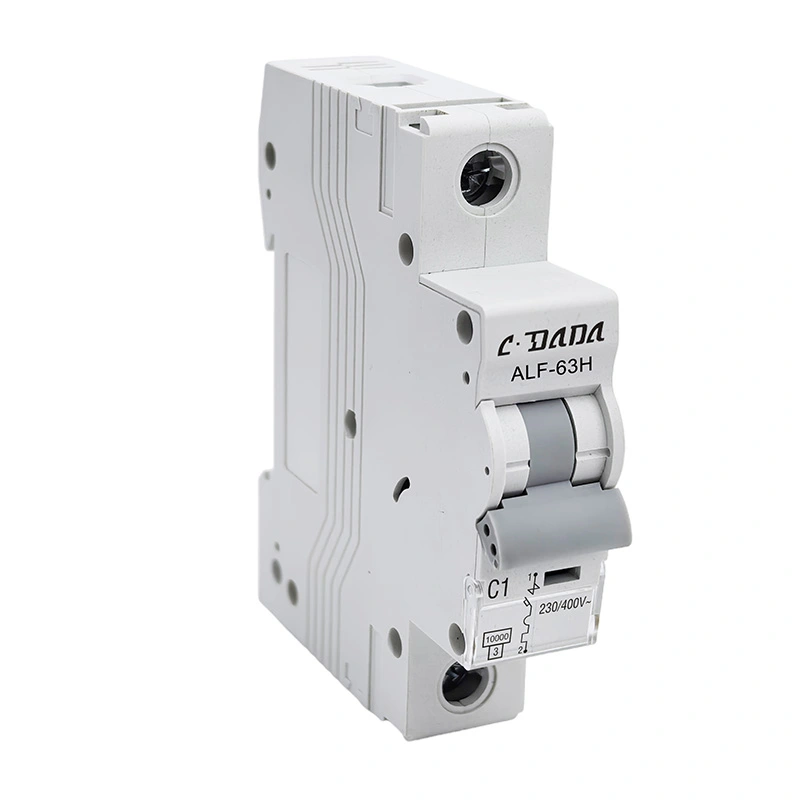

6KA 10kA inneal-brisidh cuairteachaidh beag

Sreath ALF-63N / H briseadh àrd 6KA 10kA Miniature Circuit Breaker (MCB), a rèir inbhe IEC60898, tha feart aig MCB de choileanadh earbsach, gnìomh dìon mionaideach, ùine fuasglaidh goirid, agus comas briseadh àrd, meud beag cuideachd. Tha e air a chleachdadh gu farsaing ann an agus cus luchd de luchd-conaltraidh, suidse, agus uidheamachd dealain.

Cuir fios gu CDADA agus tagh sinn mar an neach-dèanamh agad, is urrainn dhuinn seirbheisean OEM / ODM a thabhann.

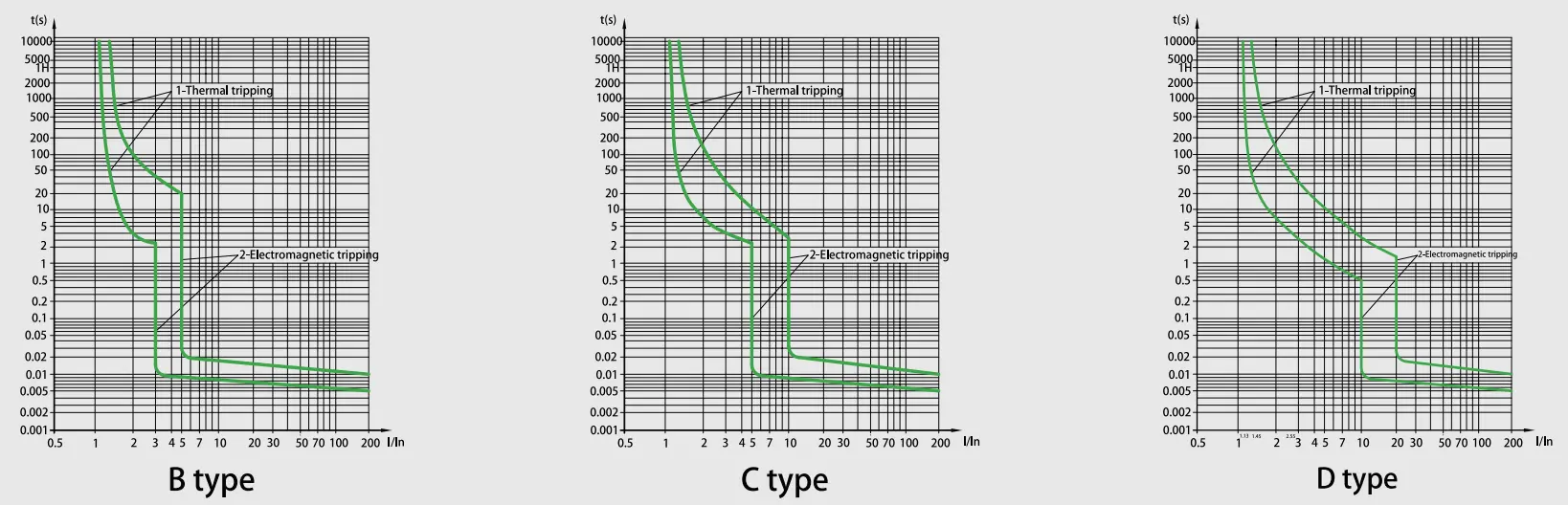

Curve caractar

Sònrachadh Teicnigeach

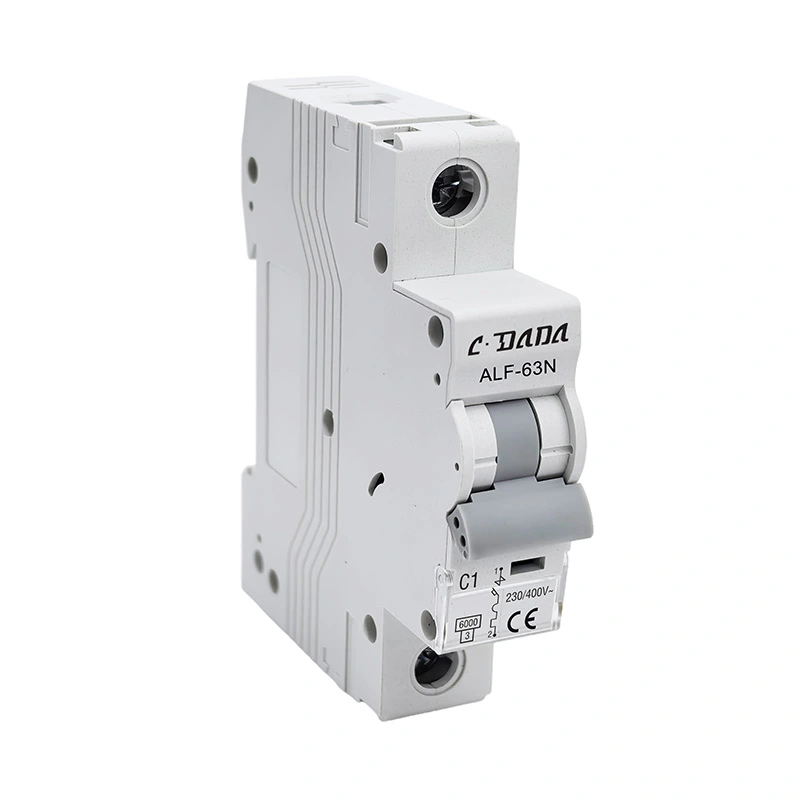

Sreath ALF-63N/H 6KA 10kA Miniature Circuit Breaker
Inbhe	TS EN / IEC60898-1
Comas brisidh (kA)	6,10
Dìon	An aghaidh cus cuideim agus cuairt ghoirid
Ìre sruthach (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Bholtaids air a mheas (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Seasamh sparradh le ìre bholtaids Uimp(kV)	4
Bholtaids insulation ìre Ui(V)	500
Cass a 'cuingealachadh lùth	3
Teòthachd àrainneachd ( ℃)	-25 ~ + 40, aig a 'char as àirde.95% taiseachd
Crìochan obrachaidh teirmeach	1.13xln Gun tuisleadh taobh a-staigh uair a thìde
	1.45xIn Tripping taobh a-staigh uair a thìde
Ag obair magnetach	B: (3-5) xIn, C: (5-10) xIn, D: (10-20) xIn
Àireamh de phòlaichean	1P, 1P+N,2P,3P,3P+N agus 4P
Seòrsa turas	Sgaoileadh teirmeach / magnetach
Comas crìochnachaidh	16mm² sùbailte no 25mm² cruaidh suas gu ìrean 25A
	25mm² sùbailte no 35mm² cruaidh bho ìrean 32A gu 63A
Ìre dìon	IP20
Stàladh	A’ cur suas air rèile DIN 35mm
Leud	17.8mm gach pòla

Feart fuasglaidh brisidh cuairteachaidh

CHAN EIL.	Ìre sruth sgaoilidh (A)	Stàit tùsail	Deuchainn an-dràsta	Ùine ainmichte	Toradh ri fhaighinn	Beachdan
1	1-63	staid fhuar	1.13 Anns	tha ≤1h	Neo-chuairt
2	1-63	air an deuchainn roimhe	1.45ln	t <1 uair	turas	A’ suidheachadh sruth suas gu luach ainmichte gu cunbhalach ann an 5sg
3	Anns ≤32	staid fhuar	2.55 anns	1s	turas
	Ann an>32
4	1-63	staid fhuar	3 Anns	t ≤0.1s	Neo-chuairt	seòrsa B
			5 Anns	t<0.1s	turas	seòrsa B
			5 Ann an 10ln	t ≤0.1s	Neo-chuairt	Seòrsa C
			10 Anns	t<0.1s	turas	Seòrsa C
			20ln	t ≤0.1s	Neo-chuairt	Seòrsa D
				t<0.1s	turas	Seòrsa D

Seasmhachd (Obrachaidhean)

Roinn-seòrsa	Cearcallan Obrachaidh	Tricead obrachaidh	Ìre gnàthach
Seasmhachd dealain	4000	240/u	1-32
		120/u	40-63
Seasmhachd meacanaigeach	10000	240/u	1-63

Feartan

★ Ultra-High Short-Circuit Breaking Comas

Bidh teicneòlas smachd arc adhartach a’ coileanadh comas brisidh nas àirde an coimeas ri inbhean gnìomhachais, a’ dèanamh cinnteach à dìon earbsach airson siostaman dealain ìre gnìomhachais fo chumhachan fìor locht.

★ Eadar-aghaidh Ceangal Dual-Modh

Tha dealbhadh ceann-uidhe tar-chinealach aonaichte a’ toirt taic do gach cuid doca busbar teann agus clampadh càball sùbailte, a’ comasachadh atharrachadh gun inneal gu suidheachaidhean stàlaidh eadar-mheasgte agus aig an aon àm a’ lughdachadh ùine uèiridh 40%.

★ Uidheam cumhachd-stòraidh airson fad-beatha

Siostam obrachaidh le taic as t-earrach le seasmhachd 10,000 cearcall meacanaigeach, a’ nochdadh teicneòlas dìolaidh caitheamh

★ Cuairteachadh Composite Adhartach

le feartan dìon-chliù, teas-dhìonach, agus dìon-smuaintean seòmraichean quenching arc aonaichte airson tachartasan sgàinidh.

★ Dynamic Current-Limiting Topology

Le bhith a’ cuir às do lùth leigeil troimhe a’ lughdachadh sruthan sgàinidhean as àirde 65-80%, a’ comasachadh optimization sònrachadh inneal sìos an abhainn le comas lughdachadh cosgais siostam iomlan 30%.

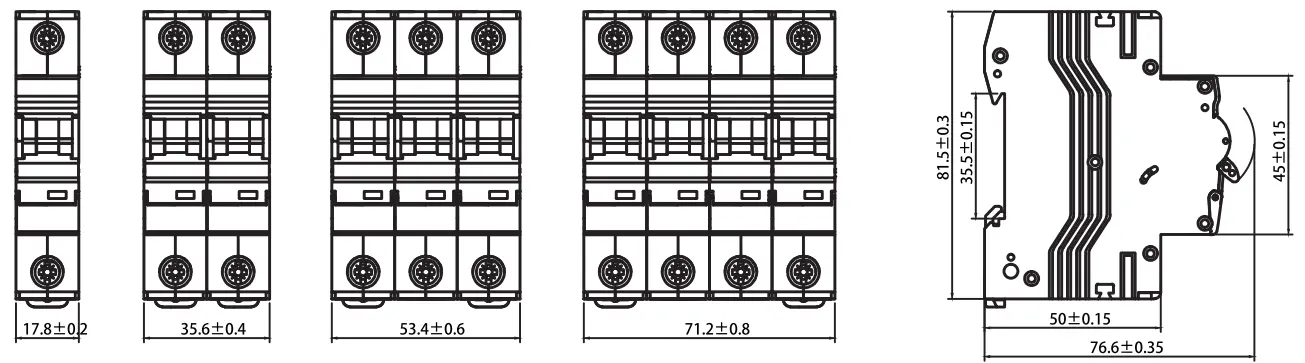

Mìneachadh meudan

Scenarios Iarrtas

★ Còmhnaidh: Aonadan luchd-cleachdaidh agus bùird sgaoilidh airson sàbhailteachd dachaigh.

★ Industrial: Dìon contactors, suidse, agus trom uidheam dealain.

★ Malairteach: Togalaichean oifis agus ionadan-bhùthan a dh 'fheumas earbsa àrd.

Smachd càileachd & deuchainn àbhaisteach

★ Bidh a h-uile CDADA MCB a’ dol tro dheuchainnean teann gus dèanamh cinnteach gu bheilear a’ cumail ri IEC60898-1:

★ Deuchainn Tripping teirmeach: Dearbhaichte aig 1.13In (neo-chuairt) agus 1.45In (turas taobh a-staigh 1 uair).

★ Deuchainn Tripping Magnetic: Deuchainn fuasglaidh mionaideach airson feartan B, C, agus D.

★ Seasmhachd dealain: Deuchainn airson 4,000 cearcall obrachaidh.

★ Seasmhachd meacanaigeach: Dearbhaichte airson 10,000 cearcall.

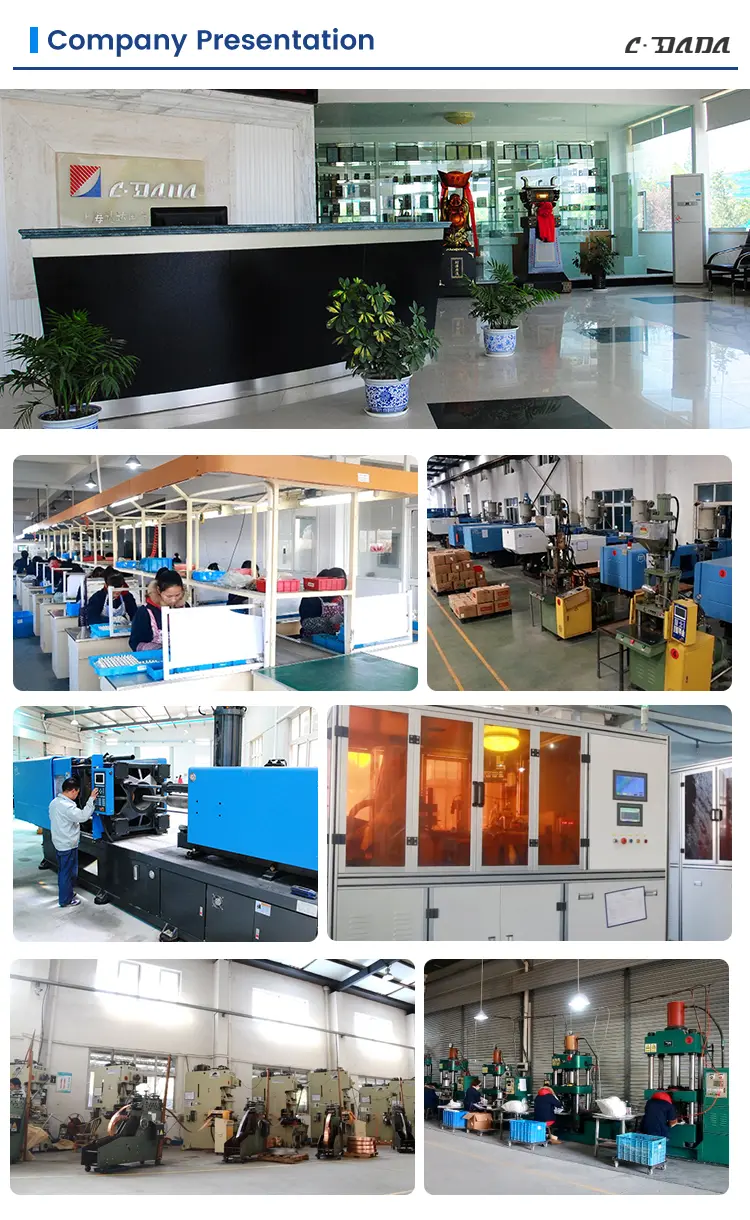

Neart & Taic Factaraidh

Tha Shanghai DADA Electric Co., Earranta na phrìomh neach-dèanamh le loidhnichean toraidh adhartach agus sgioba innleadaireachd proifeasanta. Bidh sinn a’ toirt seachad:

★ Seirbheisean OEM / ODM gnàthaichte airson suaicheantasan cruinne.

★ Uidheam deuchainn ùr-nodha gus dèanamh cinnteach à lìbhrigeadh neoni.

★ Taic Global Logistics: Pacadh as fheàrr airson bathar mara is adhair gus dèanamh cinnteach gun ruig toraidhean ann an staid foirfe.
