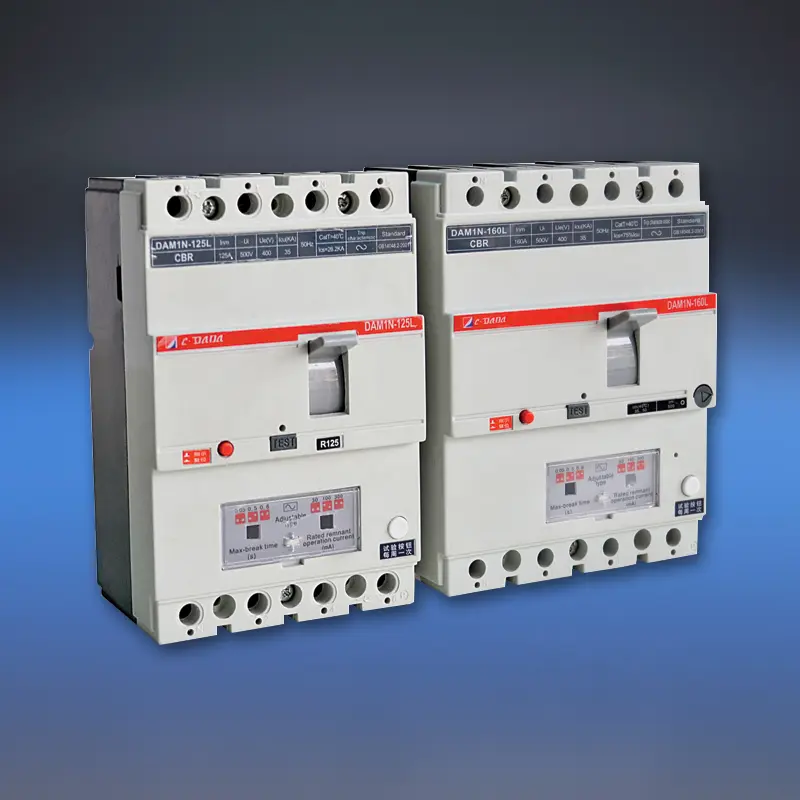

MCCB le dìon aodion

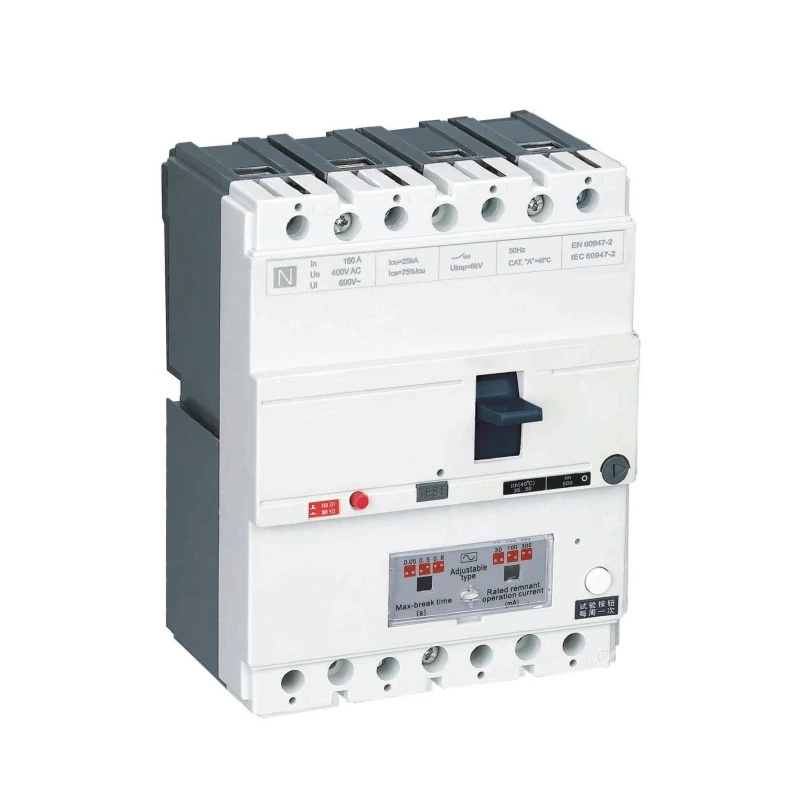

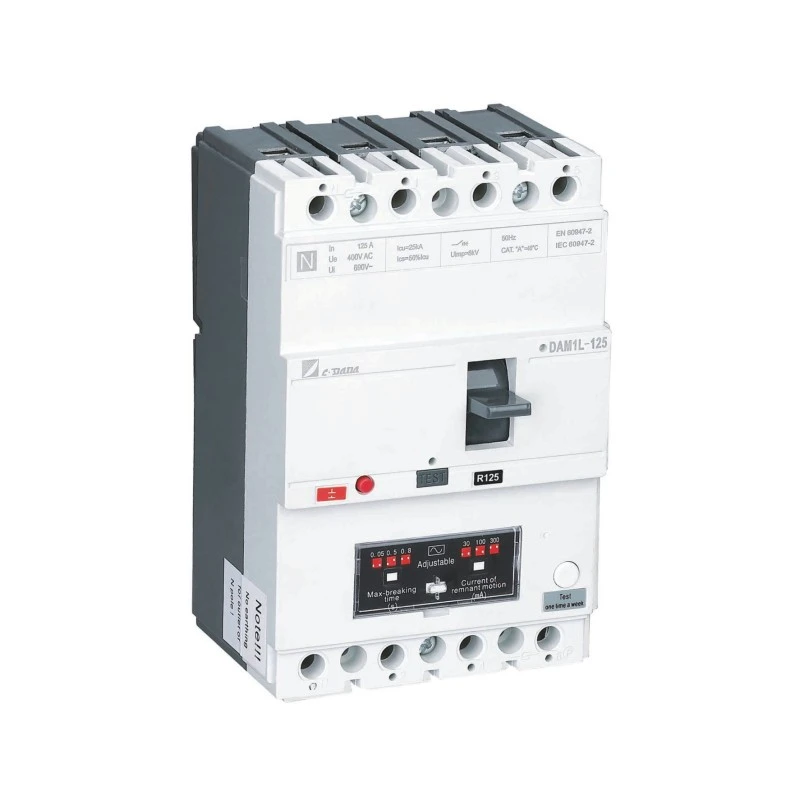

Meudaich sàbhailteachd dealain taobh a-muigh cus cuideim agus dìon cuairt ghoirid leis an t-sreath CDADA DAM1L MCCB le Dìon Aoidionachd inneal-brisidh cùise le cumadh aonaichte le comas sruth fuigheall (RCD / ELCB) togte. Air a dhealbhadh leis an neach-dèanamh proifeasanta Shanghai DADA Electric CO., LTD a rèir inbhean eadar-nàiseanta, tha an aodion seo MCCB 4P a’ cothlamadh cuairteachadh cumhachd àrd-choileanadh le lorg lochdan talmhainn beatha is sàbhalaidh teine.

Air a rangachadh bho 10A gu 500A aig 400V / 415V, tha e a’ tabhann sruth obrachaidh fuigheall a ghabhas atharrachadh (30mA–1000mA) agus dàil ùine roghnach - a’ comasachadh dìon sònraichte airson sàbhailteachd pearsanta (≤30mA) no casg teine ​​(100mA–500mA+). Le electronics le cumhachd ioma-ìre, bidh e fhathast ag obair eadhon ged a dh’ fhailicheas aon ìre no ma thuiteas bholtachd gu 50V, a ’dèanamh cinnteach à earbsachd gun choimeas ann am bun-structar èiginneach leithid tunailean, àrdachaidhean àrda, mòr-ionadan còmhdhail, agus ionadan gnìomhachais.

Prìomh Shònrachaidhean

Modail: Sreath DAM1L - MCCB aodion talmhainn (MCCB seòrsa CBR)

pòlaichean: 4P (àbhaisteach; 3P ri fhaighinn ma thèid iarraidh)

Ìre gnàthach (a-steach): 10A - 500A

Rangaichte bholtaids: 400V / 415V AC, 50Hz

Bholtaids insulation (Ui): 400V (≤160A), 690V (> 250A)

Roghainnean gnàthach air fhàgail (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Adjustability: Atharrachadh air an làrach air I△n agus ùine turais (sa bhad no dàil)

Seòrsaichean comas brisidh:

Seòrsa B: Bunasach (Inm <100A)

S Seòrsa: Coitcheann

Seòrsa H: Briseadh àrd (> 160A)

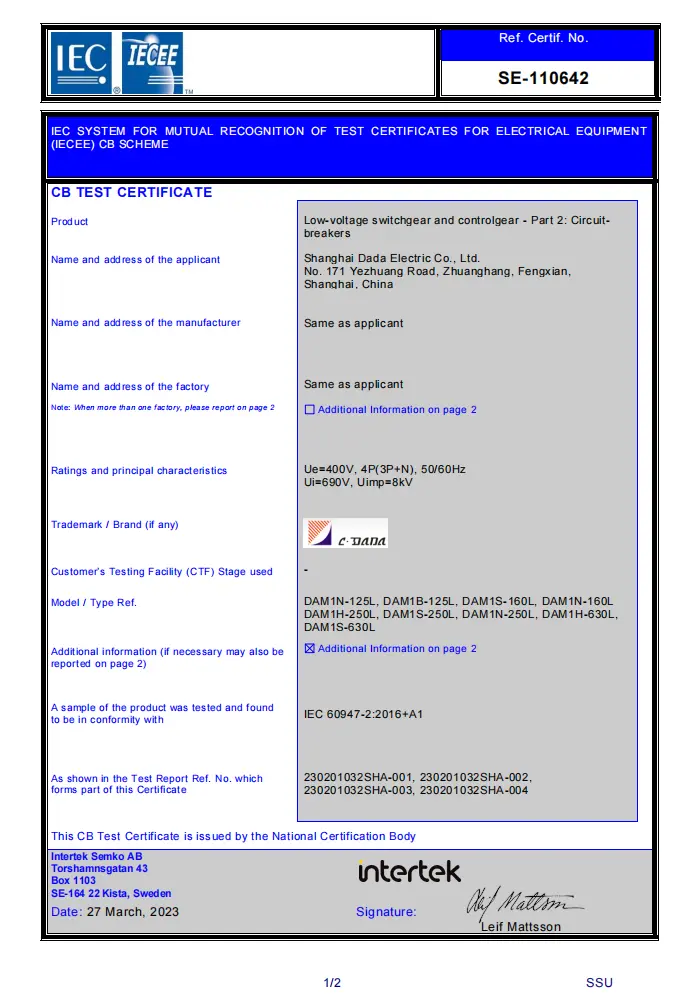

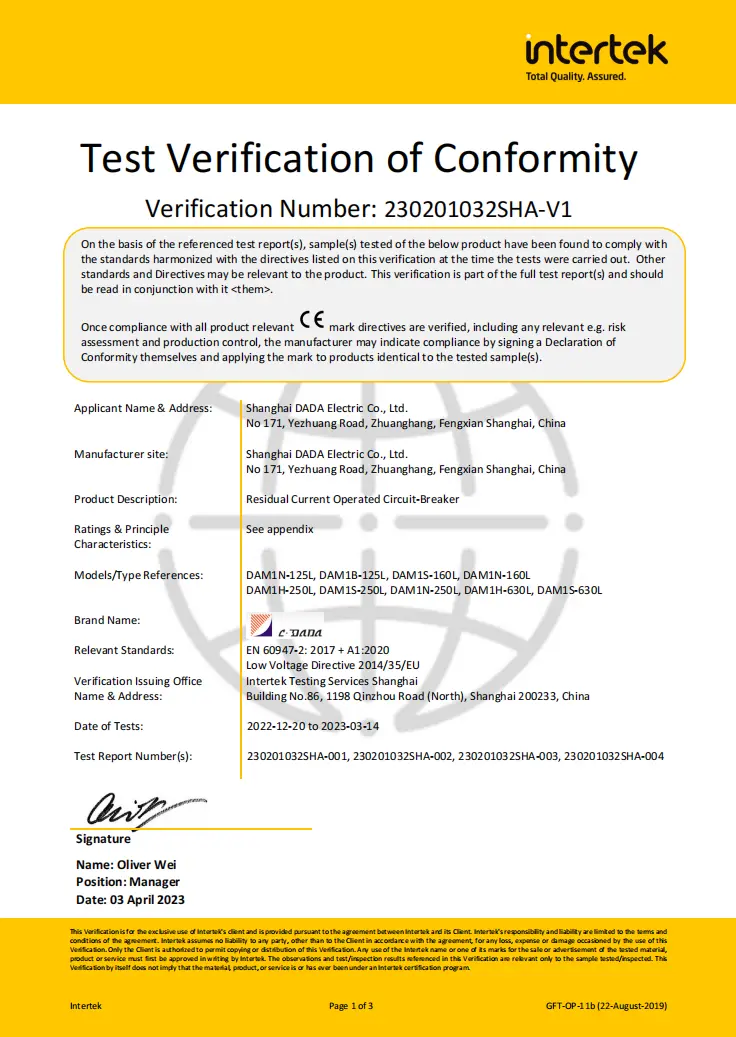

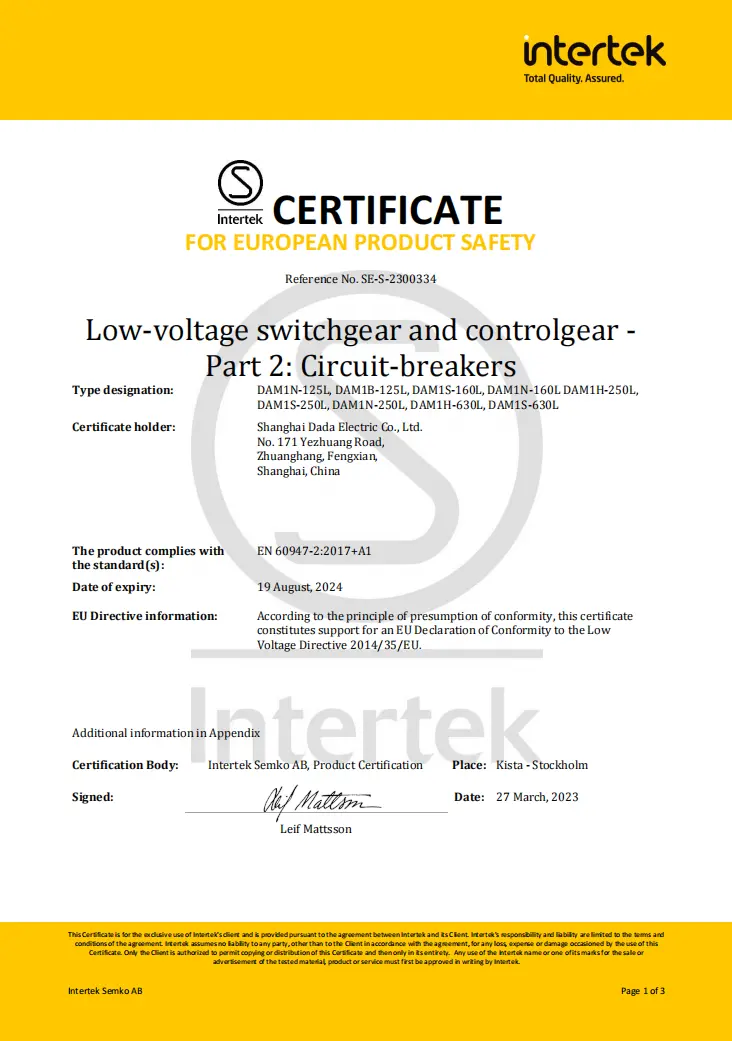

Teisteanasan: CE, CB, SEMKO

Prìomh fheartan:

★ Cuairt RCD ioma-ìre le cumhachd → ag obair sìos gu 50V

★ Separate prìomh & arcing caraidean

★ Putan deuchainn putadh-gu-turas

★ Suidheachadh magnetach a ghabhas atharrachadh (0.8–1.0 × a-steach)

★ Comas làidir an-aghaidh eadar-theachd EMI/RFI

★ Raon làn accessory: turas shunt, fiosan cuideachaidh / rabhaidh, làmh rothlach

Clàr dàta teicnigeach

Luchd-brisidh cuairteachaidh aodion talmhainn (ELCB)
Modail			DAM1-125L			DAM1-160L
Briseadh Còd Comais			B	N	S	B	N	S
Ìre sruth de mheud frèam- Inm (A)			125A			160A
Rated Current-In (40,50 no 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125 - 160(150)A
Ui (V)			690V			690V
Ù (V)			400V			400/415V
Àireamh a' Phòla			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (mullach) / cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(mi △m) KA/cosф			9/0.5			19/0.5
stairsneach sruth iarmharach (mA)			100-300-500			100-300-500
Dàil ùine (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Seilbh Dielectric (V)			2500			3000
astar aonaranachd (mm)			≤30/0			≤30/0
Seasmhachd	Cuairtean iomlan		8000			8000
	Beatha Dealain		1000			1000
	Beatha meacanaigeach		7000			7000
Roinn-seòrsa (EN 60947-2 / IEC 60947-2)	Prìomh chuairt		A/0			A/0
	Cuairt cuideachaidh		AC-15			AC-15
Fo sgaoileadh bholtaids			√			√
Sgaoileadh Shunt			√			√
Conaltradh cuideachail			√			√
Cuir fios gu inneal-rabhaidh			√			√
Cuir fios gu neach-cuideachaidh agus inneal-rabhaidh			√			√
Làimhseachadh inneal obrachaidh			√			√
Uidheam obrachadh dealain			√			√
Còmhdach crìochnachaidh			√			√
Seperator ìre			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Cuideam	Tionndadh stèidhichte 3P/4P		-			-
	Tionndadh plug-in 3P/4P		-			-
	Tarraing a-mach dreach 3P/4P		-			-

Carson a thaghas tu CDADA MCCB le dìon aodion?

★ Sàbhailteachd fìor Amalaichte

Eu-coltach ri modalan RCD add-on, tha an DAM1L air dìon aoidionachd stèidhichte air factaraidh - a ’dèanamh cinnteach à co-òrdanachadh foirfe agus a’ cur às do chùisean co-chòrdalachd.

★ Cumhachd ioma-ìre airson RCD Circuit

Dh’fhàillig RCDan tràth nan deidheadh ​​aon ìre a chall. Bidh dealbhadh CDADA a’ cleachdadh a h-uile ìre gus cumhachd a thoirt don electronics dìon, agus mar sin cumaidh e ag obair eadhon aig àm call ìre no fo-bholtadh trom.

★ Amasan Dìon Dual ann an Aon inneal

◆ 30mA: A 'coinneachadh ri riatanasan IEC airson dìon clisgeadh pearsanta

◆ 100mA–1000mA: A’ cur casg air teintean truailleadh insulation bho sgàinidhean talmhainn beaga, leantainneach

★ Achadh-Adjustable airson Fìor-World Conditions

Mothachadh grinn agus dàil ùine gus casg a chuir air dragh ann an àrainneachdan fliuch (me, nighe chàraichean, tuathanasan) fhad ‘s a chumas tu sàbhailteachd.

★ earbsachd gnìomhachais-ìre

Tha comas brisidh àrd (seòrsa H), dealachadh arc làidir, agus dìon crìochnachaidh IP20 + ga dhèanamh freagarrach airson suidheachaidhean cruaidh malairteach is gnìomhachais.

★ Gèilleadh Cruinneil, Luach Ionadail

Teisteanas airson an Roinn Eòrpa (CE / CB), dùthchannan Lochlannach (SEMKO) - air leth freagarrach airson pròiseactan às-mhalairt - le prìsean farpaiseach bho neach-saothrachaidh Sìneach earbsach.

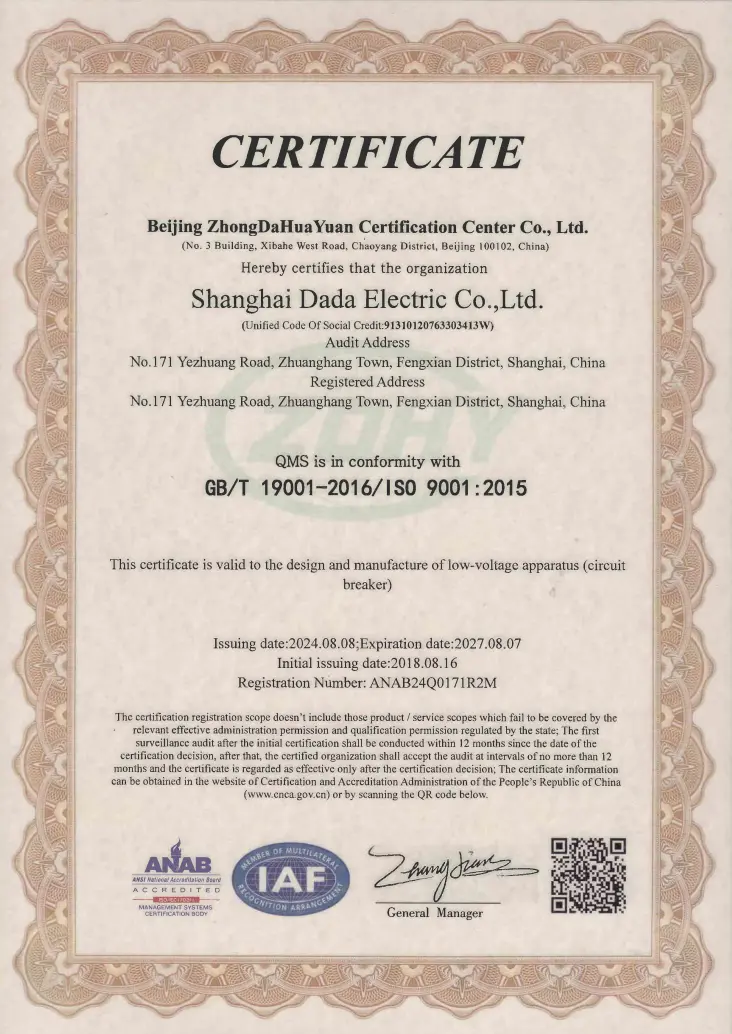

★ Tha an goireas saothrachaidh againn air a dhearbhadh fo shiostam riaghlaidh càileachd ISO9001: 2015.

Cleachdaidhean àbhaisteach

Àrd-Rise Còmhnaidh: Prìomh teachd a-steach no panalan làr (300mA airson lùghdachadh cunnart teine)

Tunailean & fo-rathaidean: Bun-structar èiginneach a dh’ fheumas lorg aoidionachd nach eil sàbhailte

Ospadalan & Sgoiltean: Dìon 30mA ann an raointean fliuch (obair-lann, seòmraichean-fois)

Lusan gnìomhachais: Luchd-biadhaidh motair le sgrùdadh locht talmhainn

Làraichean Togail: Sgaoileadh cumhachd sealach le dìon luchd-obrach

Ceistean Cumanta

Q1: Dè an diofar eadar MCCB àbhaisteach agus MCCB le dìon aodion?

A1: Chan eil MCCB àbhaisteach a’ dìon ach an aghaidh cus cuideim agus chuairtean goirid. Bidh an DAM1L a’ cur ris an t-sruth a tha air fhàgail (aodion talmhainn) - a’ buail nuair a bhios sruth ag aoidion gu talamh (me, tro dhuine no insulation millte), a’ casg clisgeadh dealain no teine.

Q2: An urrainn dhomh MCCB RCD 100A a chleachdadh airson dìon pearsanta?

A2: A-mhàin ma thèid a shuidheachadh gu 30mA. Tha an sruth ìre (100A) a’ mìneachadh comas luchdan; tha an suidheachadh air fhàgail (I△n) a’ mìneachadh gnìomh sàbhailteachd. Airson dìon clisgeadh, feumaidh I△n a bhith ≤30mA, ge bith dè an In.

Q3: Carson a tha feum aig a’ chuairt RCD air cumhachd ioma-ìre?

A3: Ma thèid a stiùireadh le dìreach aon ìre, chuireadh teip aon-ìre casg air dìon aoidionachd. Tha dealbhadh ioma-ìre CDADA a’ dèanamh cinnteach gu bheil an RCD fhathast gnìomhach eadhon aig àm call ìre no bholtadh ìosal (sìos gu 50V) - deatamach airson leantalachd sàbhailteachd.

Q4: A bheil an MCCB aoidionachd 4P freagarrach airson siostaman TT no TN-S?

A4: Tha - tha e air a dhealbhadh airson siostaman TT, TN-S, agus IT. Bidh an dealbhadh 4P a’ briseadh a h-uile ìre agus neodrach, riatanach airson siostaman TT far nach eil neodrach stèidhichte gu h-earbsach suas an abhainn.

Q5: Carson a thaghas tu CDADA thairis air cothlamadh modular RCD + MCCB?

A5: Tha CDADA DAM1L a’ tabhann:

● Lorg-coise nas lugha (inneal aonaichte vs dà inneal)

● Co-òrdanachadh barantaichte (gun chunnart mì-chothromachadh)

● Cosgais nas ìsle & iom-fhillteachd wiring

● Earbsachd nas àirde (aonad ròin singilte)

● Chan eil e comasach atharrachadh air an làrach le RCDan le mothachadh stèidhichte
